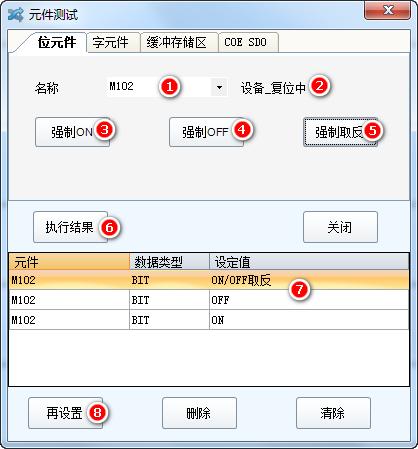

用于元件的手动写入测试。
| 1 | 字元件名称。如果是局部变量LB，则关联当前活动页面 |
| 2 | 元件注释 |
| 3 | 置ON |
| 4 | 置OFF |
| 5 | 取反 |
| 6 | 显示操作记录，和[8]配合，可以快速恢复之前的操作信息 |
| 7 | 操作记录列表 |
| 8 | 选择操作记录的一行，可将设置信息复制到对应控件中 |

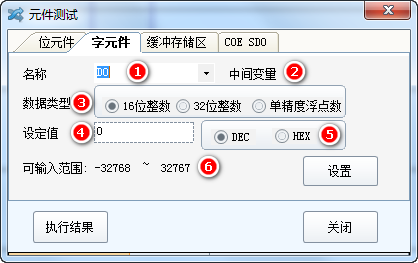

| 1 | 字元件名称 |
| 2 | 元件注释 |
| 3 | 数据类型 |
| 4 | 待修改的值 |
| 5 | 选择[4]中输入值的格式，10进制或者16进制 |
| 6 | 输入值参考范围 |
总线模式，PDO数据用U/G元件映射，运动控制无关的对象字典可直接用U/G访问。

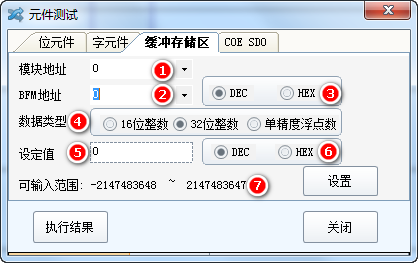

| 1 | 模块地址，总线模式下代码从站地址 |
| 2 | 内部缓冲区编号 |
| 3 | 选择[2]中输入值的格式，10进制或者16进制 |
| 4 | 选择数据类型 |
| 5 | 待修改的值 |
| 6 | 选择[5]中输入值的格式，10进制或者16进制 |
| 7 | 输入值参考范围 |

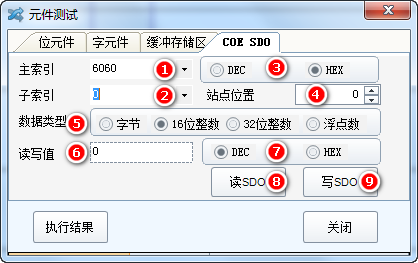

| 1 | 对象字典的主索引，一般用16进制表示 |
| 2 | 对象字典的子索引 |
| 3 | [1]的输入格式 |
| 4 | 站点站号 |
| 5 | 数据类型，参考手册或者对象字典列表 |
| 6 | 读写SDO的值 |
| 7 | [6]的输入格式 |
| 8 | 读SDO，读到的值在[6]显示 |
| 9 | 写SDO，值在[6]中输入 |

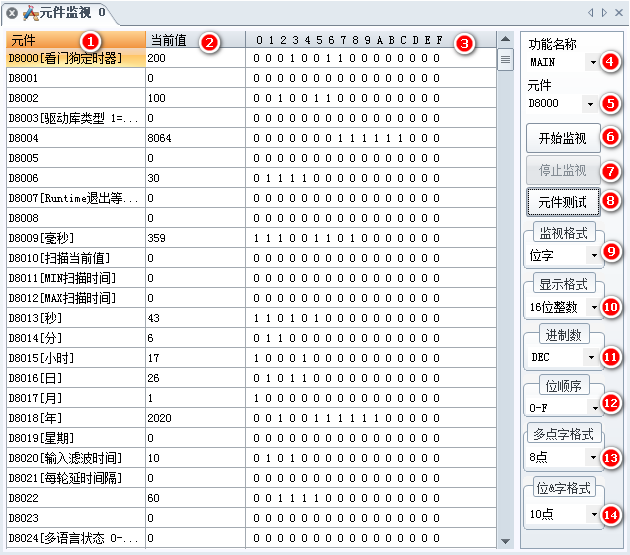

用于批量元件的监控。
| 1 | 当前监视的元件名称和注释 |
| 2 | 当前值，按10进制或者16进制显示 |
| 3 | 当前值，按位显示 |
| 4 | 需要监控局部变量时，选择对应的功能模块。全局变量时本选项无效。 |
| 5 | 输入起始元件名称 |
| 6 | 开始监视 |
| 7 | 停止监视 |
| 8 | 打开元件测试对话框 |
| 9 | 监控格式，有4种选择: |
| 10 | 显示格式：有4种格式，ASCII、16位整数、32位整数、浮点数 |
| 11 | |
| 12 | 可选[3]的顺序，0-F或者F-0 |
| 13 | 旧功能 |
| 14 | 旧功能 |

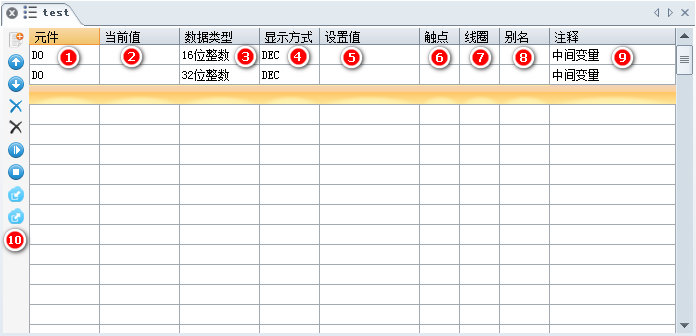

如果需要操作、监视一些特定的数据，可使用元件登录的方式，将所需的软元件添加到一起。
| 1 | 元件名称 |
| 2 | 当前值 |
| 3 | 显示的数据类型 |
| 4 | 10进制或者16进制显示 |
| 5 | 定时器/计数器的设定值，其他元件无效 |
| 6 | 定时器/计数器的触点，其他元件无效 |
| 7 | 定时器/计数器的线圈，其他元件无效 |
| 8 | 元件的别名 |
| 9 | 元件注释 |
| 10 | 工具栏 |
 |
单击可弹出添加新的登陆元件信息 |
 |
把当前行登录元件向上移动一行 |
 |
把当前行登录元件向下移动一行 |
 |
删除当前行的登录元件 |
 |
删除当前登录表里面的所有登录元件 |
 |
开始监视当前登录的软元件 |
 |
停止监视当前登录的软元件 |
 |
可把外部csv格式文件导入到本工程中 |
 |
可把当前配置导出为csv格式文件，供外部编辑 |
可以以行列模式监视软元件，方便表格相关指令的参数监控
| 1 | 元件名称和当前值，以行为单位间隔显示 |
| 2 | 元件起始地址 |
| 3 | 开始监控 |
| 4 | 停止监控 |
| 5 | 显示模式：行模式、列模式...... |
| 6 | 行数量 |
| 7 | 列数量 |
| 8 | 勾选后，当前值以16进制显示 |
| 9 | 数据类型，有符号16位、无符号16位、有符号32位、无符号32位、浮点数 |

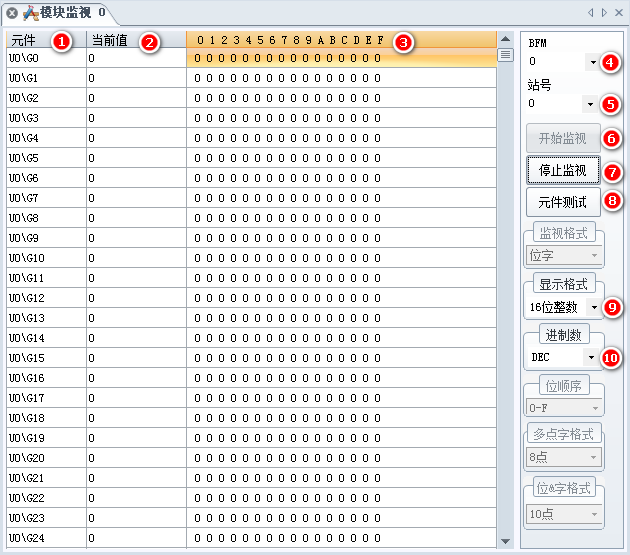

总线模式用于映射PDO参数。
| 1 | 站号U和内部地址编号G |
| 2 | 当前值，以字显示 |
| 3 | 当前值，以位显示 |
| 4 | 内部地址编号G |
| 5 | 站号 |
| 6 | 开始监视 |
| 7 | 停止监视 |
| 8 | 打开元件测试对话框 |
| 9 | 显示格式：有4种格式，ASCII、16位整数、32位整数、浮点数 |
| 10 | 选择10进制或者16进制显示 |

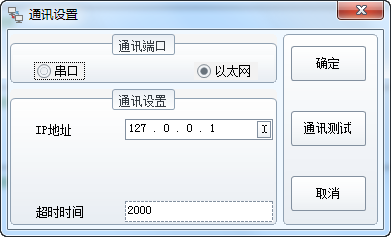

ProU编程平台和ProH进行通讯之前，需要先设置好通讯环境。
支持两种通讯方式：串口、以太网。
以太网模式需要设置好对方IP地址；
串口通信需要设置通信参数；
设置完成之后，可点击通讯测试，若通讯成功，会提示通讯连接成功。

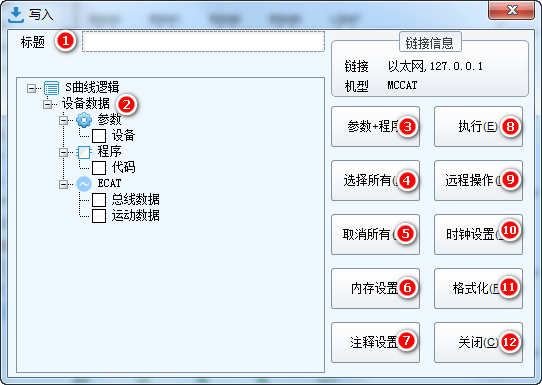

左侧列表框中列出了可下载的项目，根据每次更改的需要选择相应的下载项目，可节省下载时间。
| 1 | 显示系统参数中设置的标题 |
| 2 | 工程数据列表 |
| 3 | 自动选择参数和程序项目 |
| 4 | 选择所有可下载的项目 |
| 5 | 取消所有选择的项目 |
| 6 | 设置软元件内存下载的范围 |
| 7 | 设置注释下载的范围 |
| 8 | 开始执行下载 |
| 9 | 打开远程操作对话框 |
| 10 | 打开时钟设置对话框 |
| 11 | 打开格式化对话框 |
| 12 | 关闭当前窗口 |
远程操作可远程控制ProH的运行状态
控制命令：指要发送的控制命令，有RUN和STOP两种
状态：指ProH当前的运行状态

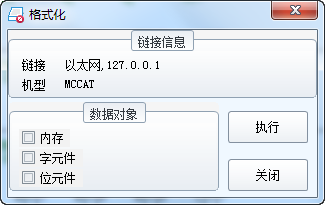

对ProH执行格式化操作，左侧可选择格式化的内容。
内存：指用户程序内容
单圈调试指ProH运行一次后，暂停调度器，当接收到运行一次的命令后，再运行一次，然后又等待运行命令。
打开单圈调试对话框，单击监视开始按钮启动监视模式，然后单击调试开始及进入单圈调试模式，此时调度器暂停工作，单击运行一次，调度器运行一圈，这样可以方便的查看程序每轮的执行结果及状态。

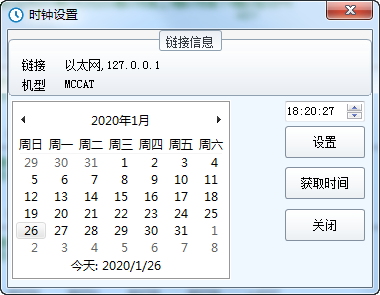

设置ProH的当前时间。可获取当前电脑系统时间设置成ProH的时间。

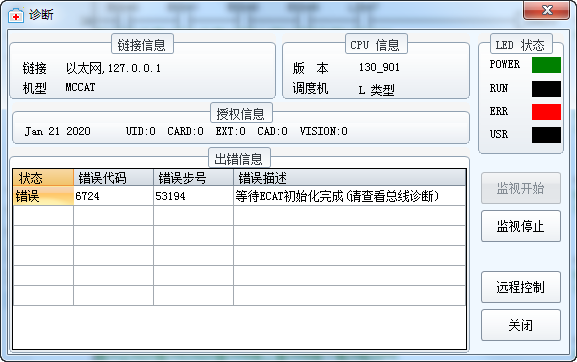

程序下载后，或者ProH在运行过程中，系统会自动检查是否有错误发生。点击ProU的菜单—诊断，或者点击ProH的诊断，都可以弹出诊断信息框。在这里会显示设备的基本状态信息，如果有错误发生，则会显示在出错信息列表中。
