新建工程
1 |
自动弹出本窗口 |

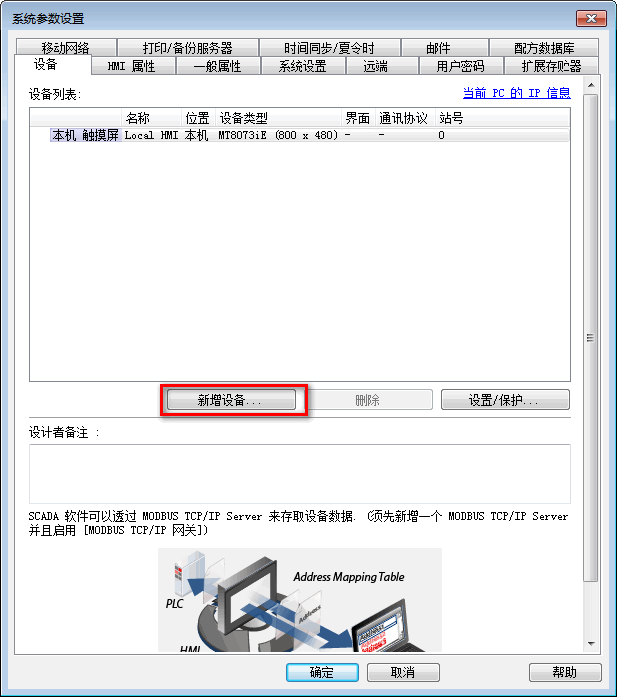

2 |
选择新增设备 |

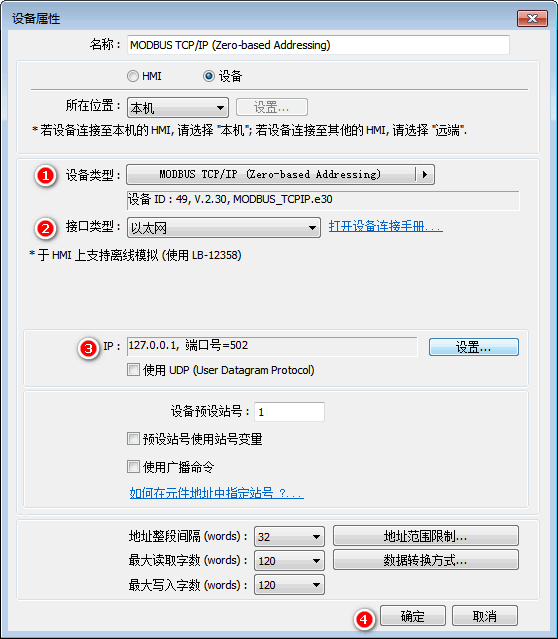

1 |
设备类型选择ModBus TCP/IP 无协议通讯模式 |
2 |
接口类型选择以太网 |
3 |
IP设置127.0.0.1，端口号对应ProH设置的端口号 |
4 |
确认 |

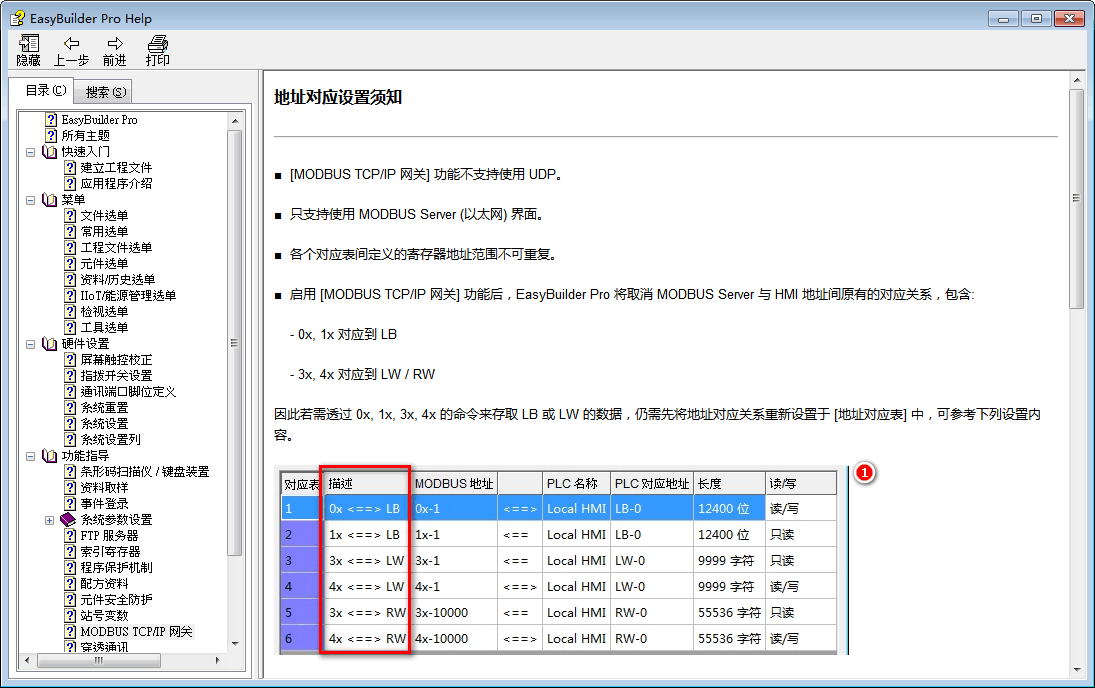

1 |

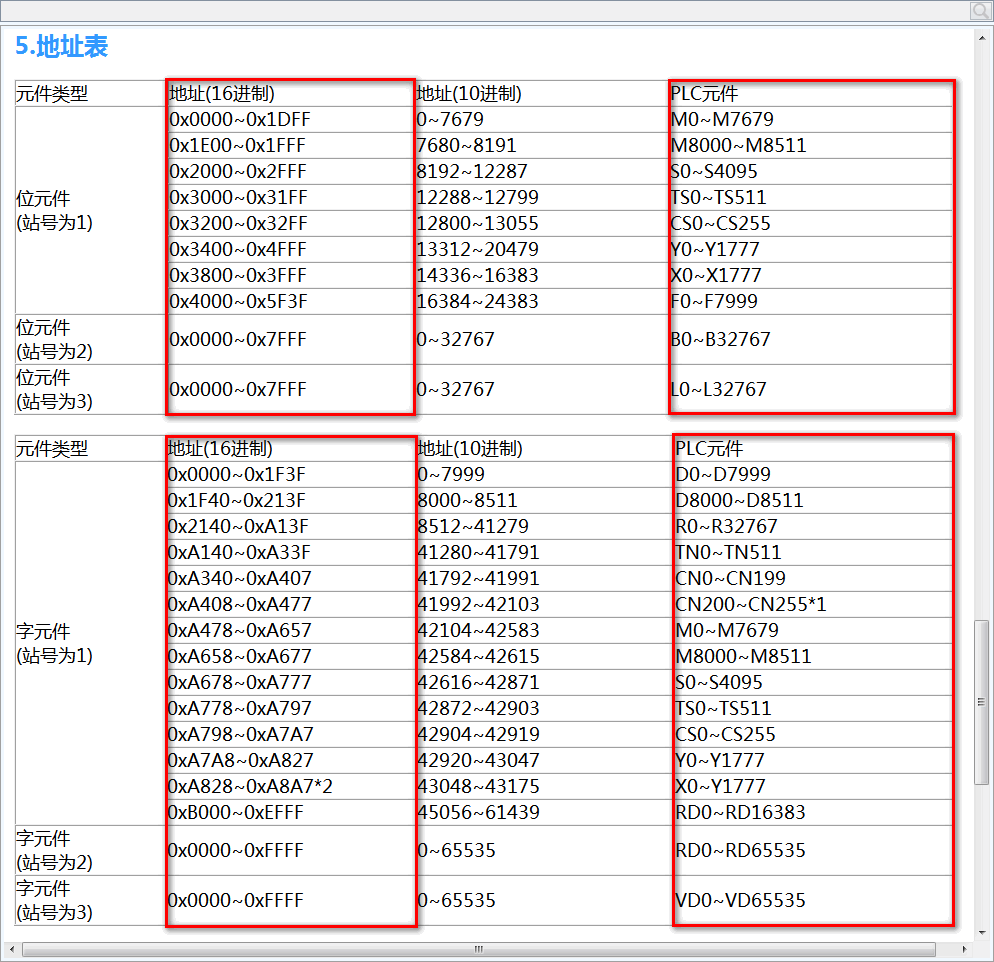

地址对应说明 |

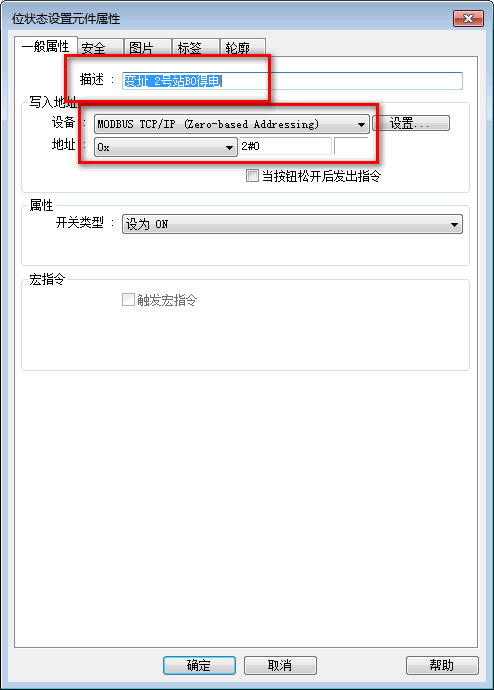

1 |
在新建工程界面上添加控件等 |
2 |
写入地址选择ModBus TCP/IP 无协议通讯模式，地址0x0 对应ProH M0 |
3 |
确认 |

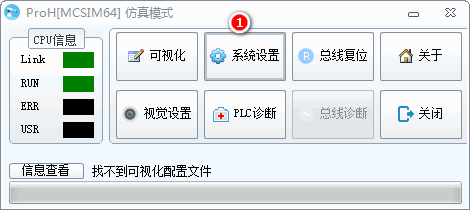

1 |
打开ProH，进入系统设置 |
2 |
密码 proutech |
3 |
确认 |

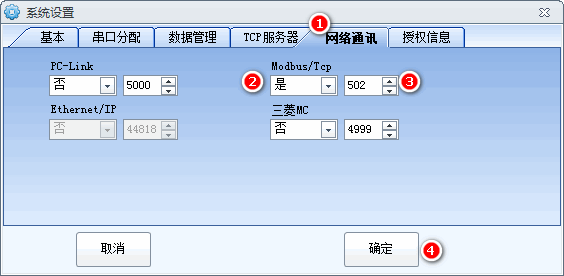

1 |
打开网络通讯 |
2 |
开启Modbus/Tcp |
3 |
设置对应触摸屏的端口号 |
4 |
确认，重新启动 |

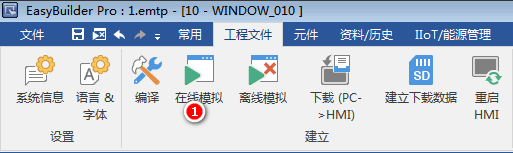

1 |
打开触摸屏在线模拟功能 |

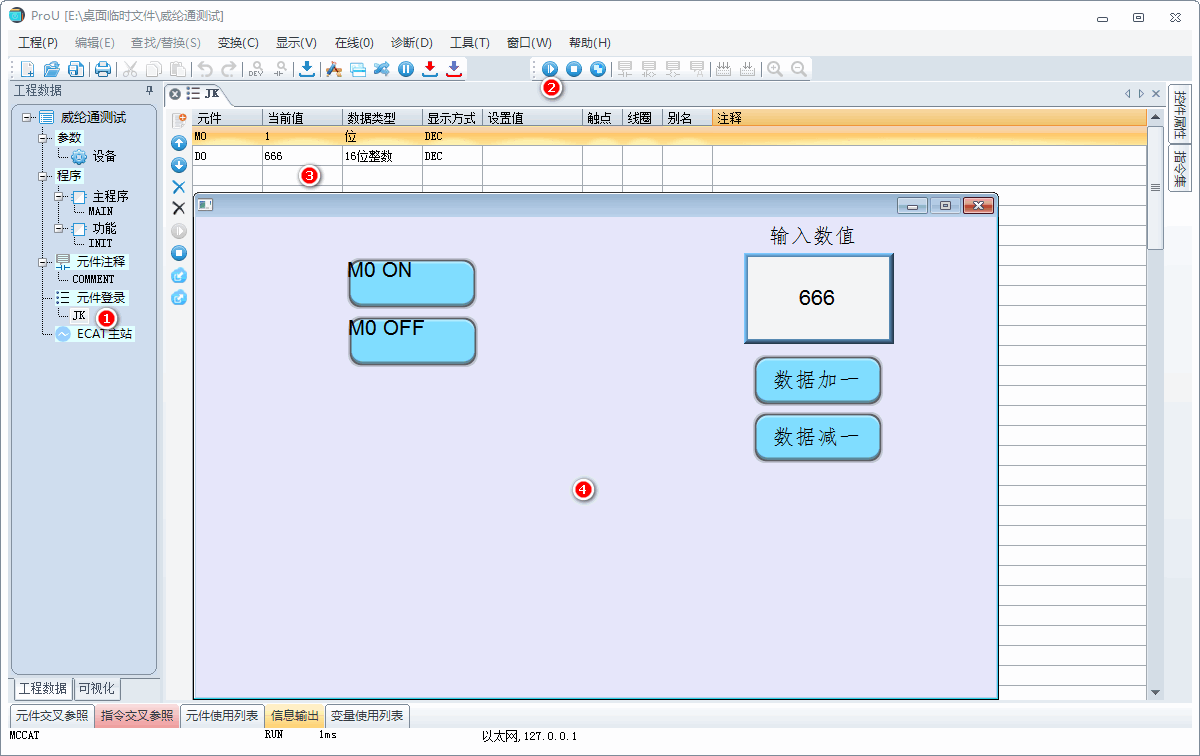

1 |
打开示例程序中的元件登录“JK” |
2 |
开启监控 |
3 |
M0和D0的数据监控 |
4 |
操作或修改数值，能控制证明通讯成功 |
2表示站号、0表示地址
