Modbus网口

1.注意事项

1，通过计算机网络连接选择对应的网口设置与从站（服务器）同一网段的IP地址

2，本机通讯使用127.0.0.1 IP地址

3，支持15个端口号同时使用，同一端口号的Modbus指令同一周期只能执行一条

3，M8260:完成标志 M8261:错误标志

4，Modbus指令端口号300~314为网口

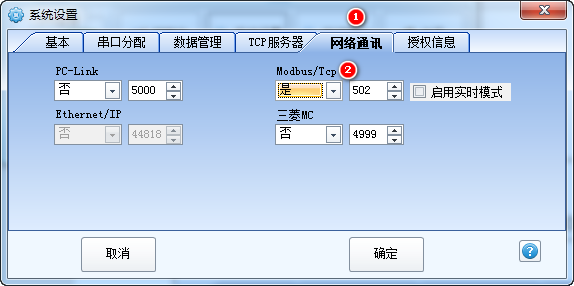

1、在ProH 里设置用“MCSIM”仿真模式来测试Modbus网口通讯，打开ProH，点击系统设置按钮，输入密码proutech。点击“网络通讯”，启用Modbus/Tcp从站功能，端口号为502。

1、在 ProU 中新建项目工程。

2、鼠标右键工程名，点击MODBUS主站。

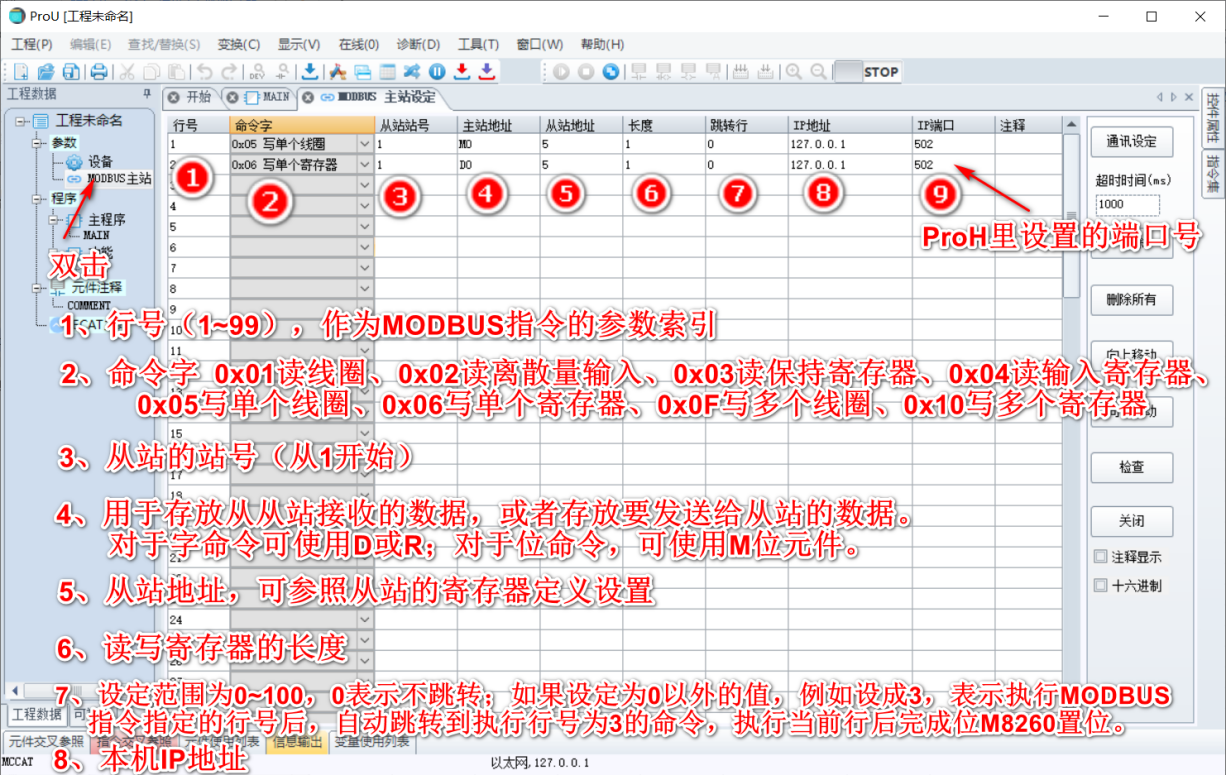

3、Modbus命令设置。添加命令。

4、从站地址表如图所示。

5、添加变量。右键工程名--变量

6、添加变量成员。变量--添加--输入名称--添加

7、添加变量。

1、新建一个可视化界面。从可视化控件中拖出以下控件，然后填入相关参数。

1、将编写好的 ProU 程序及界面写入 ProH 中，写入完成后，重启 ProH，即会出现一个可供使用的可视化界面。
