字符集串口通讯案例

1.注意事项

1，端口号：0~14为串口用。

2，最大接收和发送的字符长度为1024。

3，ProH相当于主站。

3，M8029:完成标志 M8329:错误标志。

4，适用于字符串格式不带校验的自定义通讯协议。

2.工程配置

1、新建一份工程。

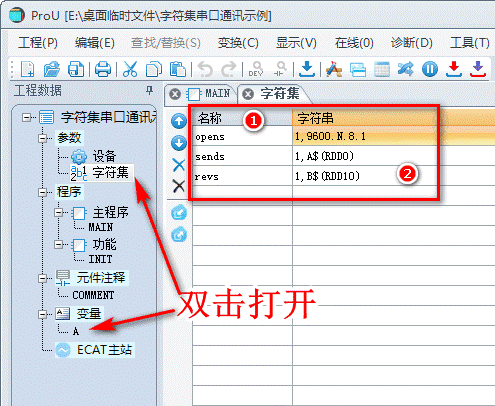

2、鼠标右键工程名，添加字符集、变量功能，在建一份变量表。

3、字符集收发格式设置。

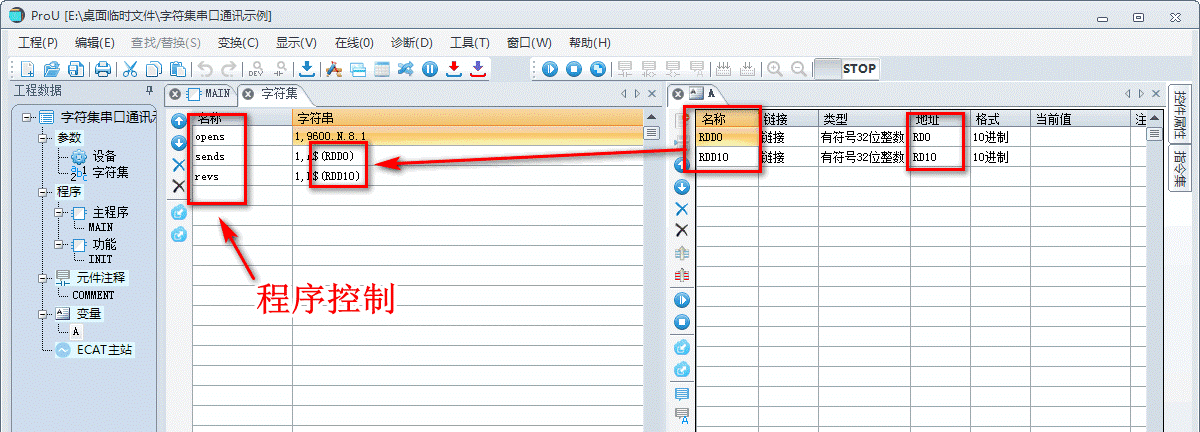

1.名称：标识码，不能重复，最多8位英文字符，作为字符集指令参数

2.字符串：协议内容，可输入固定文本和变量，内部处理时会把变量转换成字符串

3.字符集输入参考：详情

3.梯形图编程

1.M0启动OPENS “opens”指令打开通讯端口opens行设置的波特率、串口号

2.M1启动SENDS ”sends”指令通过端口发送sends行设置的数据

3.M2启动REVS “revs”指令通过端口接收revs行设置的数据

4.完成标志位M8029，错误标志位M8329

4.ProH设置

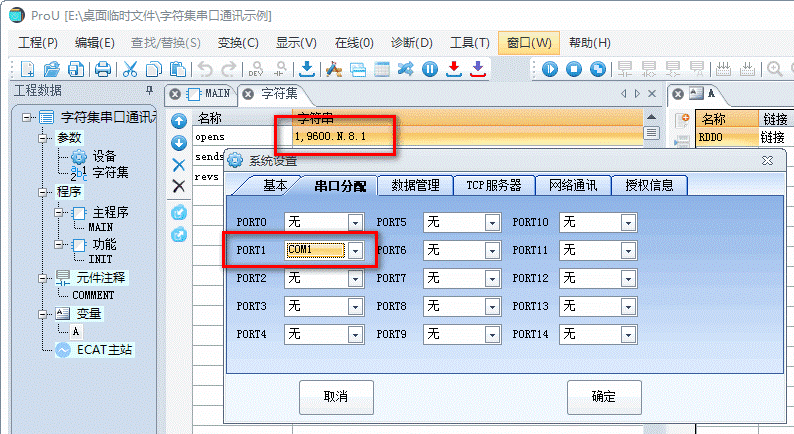

2、设置 proutech 系统的串口，点击确定，如图所示：

这里需要注意：如果我们串口分配处，选用 PORT3 这个口，则在字符集处，我们需要将对应的第一个 1 更改为 3

5.通讯测试

把程序下载到ProH，然后重新打开ProH

1、打开虚拟串口软件，添加虚拟仿真串口COM1、COM2，如图所示：

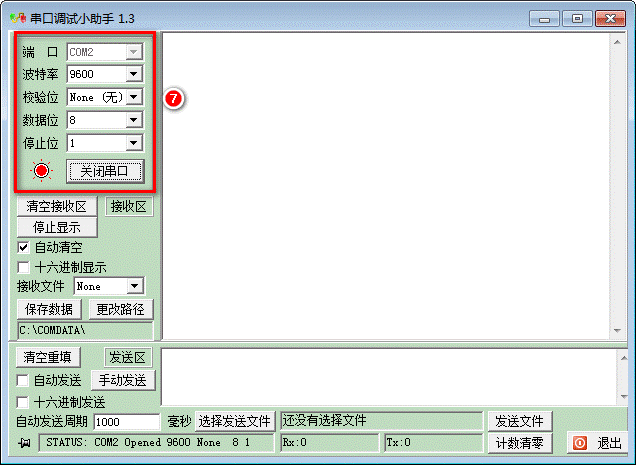

2、打开串口调试软，设置好COM口、波特率等，如图所示：

1、使用串口调试工具打开串口COM2，在将程序M0置位打开串口COM1。

2、将变量表打开，点击监控按钮可显示变量的当前值，打开元件测试设置数据到RD0

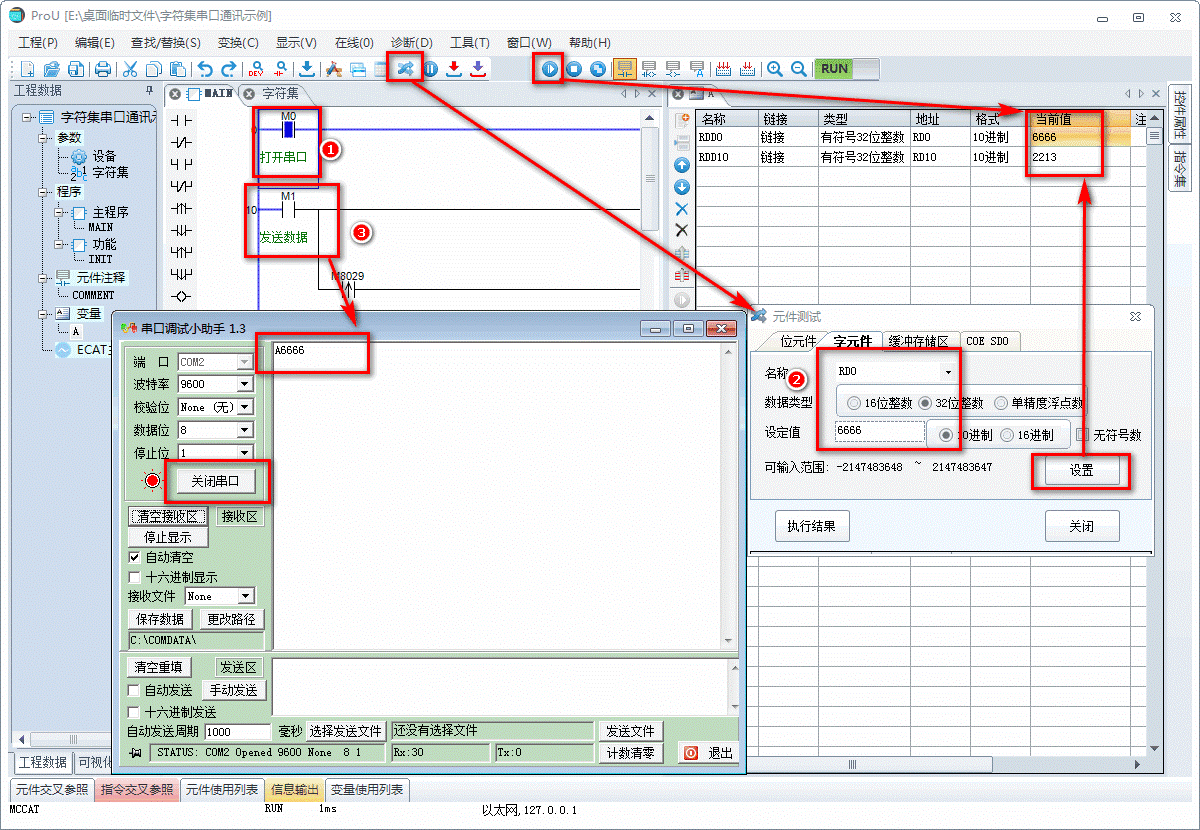

3、 将 M1 置位，可以看到在 串口调试工具已经成功的接收到了字符串和相应的数值

4、我们在串口调试工具端发送字符串 B 和数值，在 ProU 中观察是否能正常接收到。

注意：在进行接收数据时，必须是先打开接收数据的开关，使 REVS 这个指令是接通状态，然后再次点击发送。测试结果，如图所示：

字符串案例下载
