字符集网口

1.注意事项

1，端口号：100~131为网口用。

2，最大接收和发送的字符长度为1024。

3，ProH相当于主站。

3，M8029:完成标志 M8329:错误标志。

4，适用于字符串格式不带校验的自定义通讯协议。

1、新建一份工程。

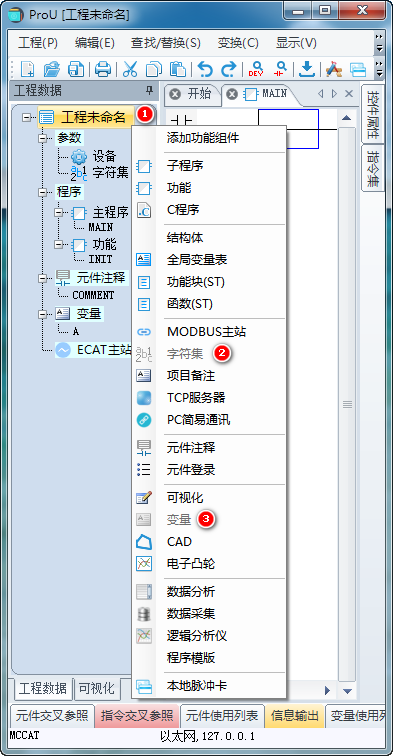

2、鼠标右键工程名，添加字符集、变量功能，在建一份变量表。

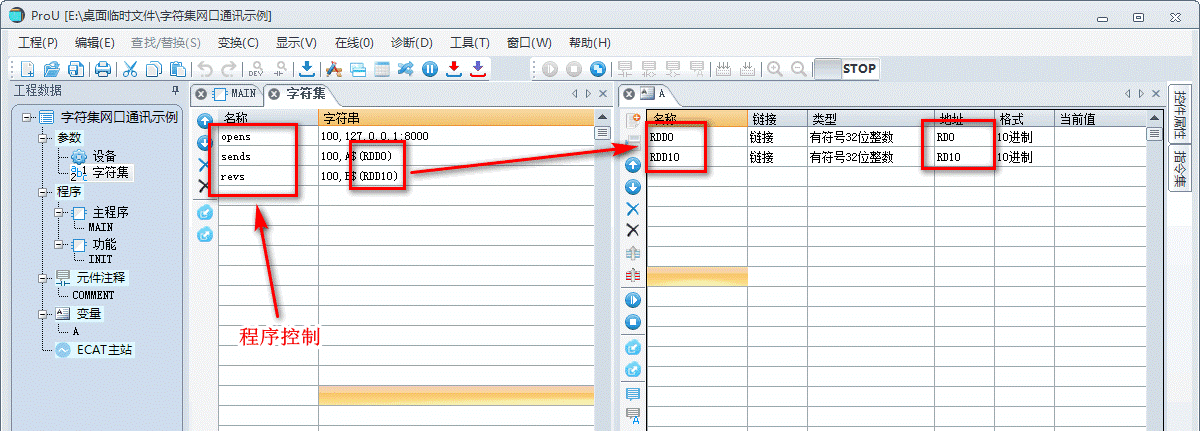

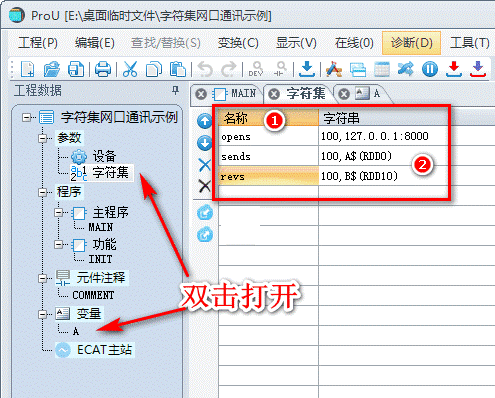

3、字符集收发格式设置。

1.名称：标识码，不能重复，最多8位英文字符，作为字符集指令参数

2.字符串：协议内容，可输入固定文本和变量，内部处理时会把变量转换成字符串

3.字符集输入参考：详情

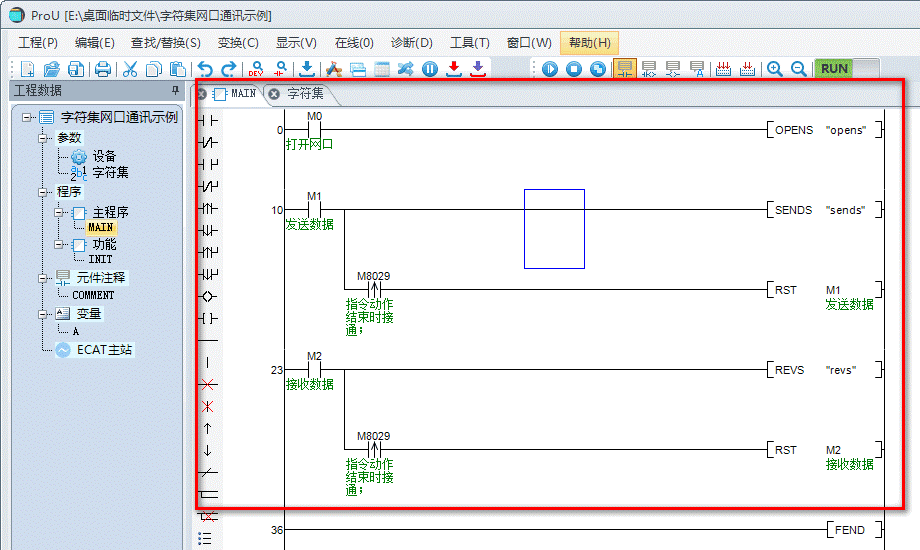

1.M0启动OPENS “opens”指令打开通讯端口opens行设置的IP、端口号

2.M1启动SENDS ”sends”指令通过端口发送sends行设置的数据

3.M2启动REVS “revs”指令通过端口接收revs行设置的数据

4.完成标志位M8029，错误标志位M8329

把程序下载到ProH，然后重新打开ProH

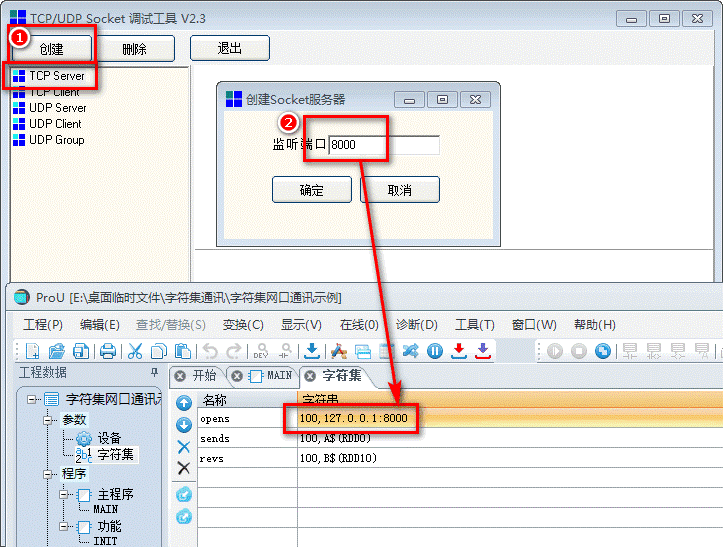

1、使用 socket 软件创建一个 TCP/IP server 端

2、端口号设置为 8000，实现与 ProH 进行通讯

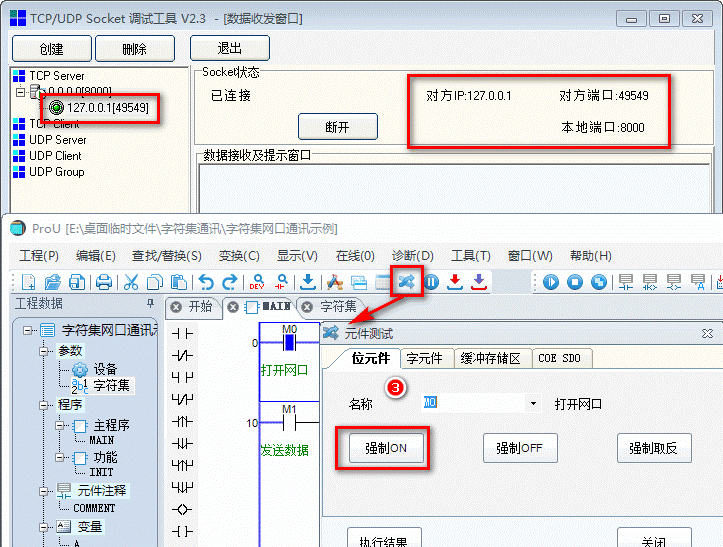

3、将 M0 置位，打开 Opens，可以看到与 socket 成功建立了通讯

4、将变量表打开，点击监控按钮可显示变量的当前值。

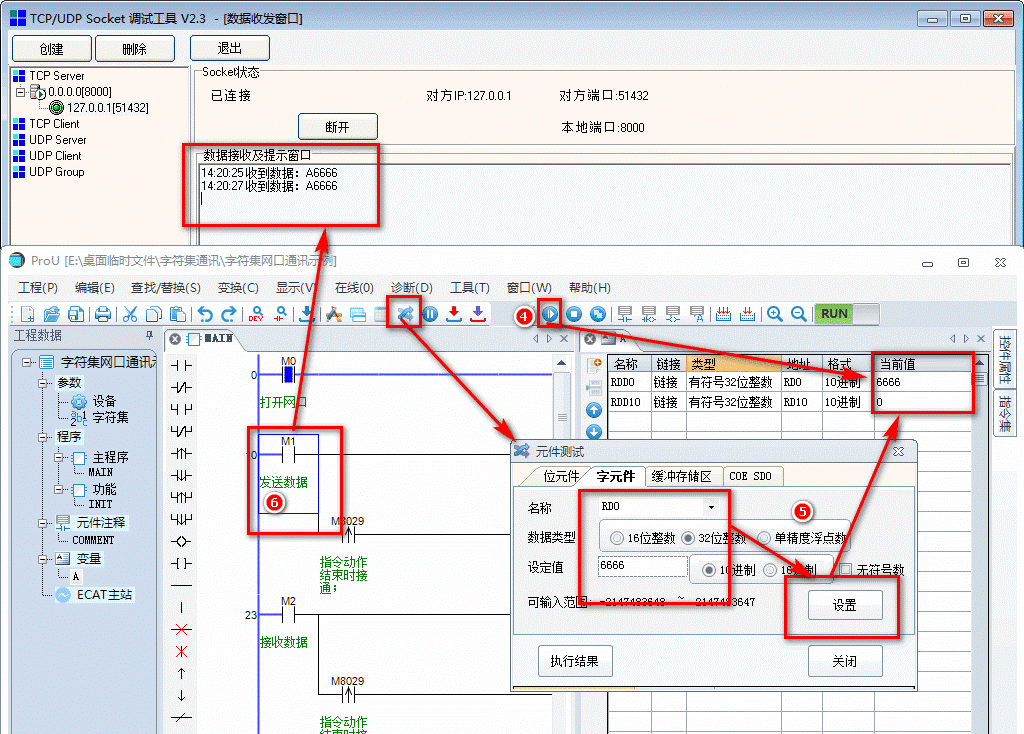

5、打开元件测试设置数据到RD0。

6、将 M1 置位，可以看到在 Socket 端已经成功的接收到了字符串和相应的数值。

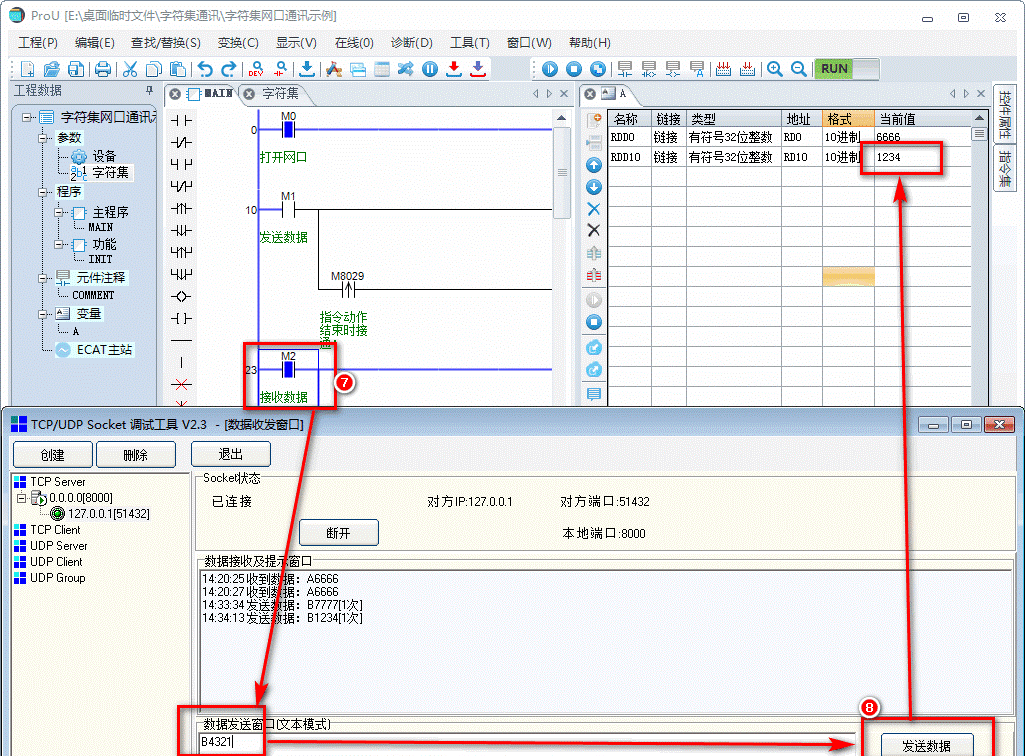

7、我们在 Socket 端发送字符串 B 和数值，在 ProU 中观察是否能正常接收到。

注意：在进行接收数据时，必须是先打开接收数据的开关，使 REVS 这个指令是接通状态，然后再次点击发送。测试结果，如图所示：
