梯形图

1.左侧工具栏

图例	功能说明	快捷键
	常开触点	F5
	常闭触点	F6
	并联常开触点	Shift+F5
	并联常闭触点	Shift+F6
	上升沿脉冲	Shift+F7
	下降沿脉冲	Shift+F8
	并联上升沿脉冲	Alt+F6
	并联下升沿脉冲	Alt+F8
	线圈	F7
	应用指令	F8
	画横线	F9
	画竖线	Shift + F9
	删除横线	Ctrl + F9
	删除竖线	Ctrl +Shift + F9
	取运算结果的上升沿	Alt+F5
	取运算结果的下降沿	Ctrl +Alt+F5
	运算结果取反	Ctrl +Alt+F10
	划线写入模式，打开后按住鼠标左键拖动画线	F10
	划线删除模式，打开后按住鼠标左键拖动删除线条	Alt + F9
	行间声明列表，以非模态框形式显示，便于快速定位代码位置	Ctrl + L
	关闭此工具栏
	导出指令表

2.右键功能

注释编辑 编辑元件注释，如果开启了注释编辑模式，则按Enter键也可打开。 声明编辑 行间声明编辑，如果开启了声明编辑模式，则按Enter键也可打开。 注解编辑 应用指令注解编辑，如果开启了注解编辑模式，则按Enter键也可打开。 撤销 编辑撤销，最多保存最近32次的编辑状态。 剪切 程序编辑 拷贝 粘贴 连续粘贴 参考 变换 参考 显示梯形图块 以网络为单位显示或者隐藏 隐藏梯形图块 编辑 子菜单，可以行列编辑 视图 显示或隐藏所有梯形图块 查找 打开搜索/替换对话框 元件交叉参照 参考 元件使用列表 参考 指令交叉参照 参考 显示工具栏 显示或隐藏左侧工具栏 隐藏工具栏 帮助

3.其他快捷键

4.工具栏

当前活动页面开始监控 当前活动页面停止监控 停止所有页面的监控 开启/关闭元件注释编辑模式 开启/关闭元行间声明编辑模式 开启/关闭应用指令注解编辑模式 所有页面的程序变换，包括C语言的编译 当前活动页面程序变换 字体放大 字体缩小

5.指令输入

输入指在当前单元格用键盘输入可打开指令输入框。
输入时，会自动显示指令提示，如还有不清楚指令用法时，还可以单击帮助按钮，查询指令的详细使用说明。

2个选项：
连续输入：指令输入后不关闭本输入框，可以继续输入指令，提高编辑效率。
注释输入：自动检测输入语句中的元件，如果没有注释，则弹出注释输入框编辑元件注释。

6.变换

当网络编辑后，当前网络会变成灰色，待网络编辑完后，可单击编译按钮或快捷键“F4”可编译当前网络，编译完成后，网络背景会变成白色，梯形图修改后都需要进行编译，才能下载。

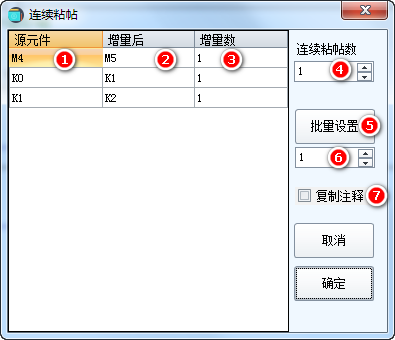

7.连续粘贴

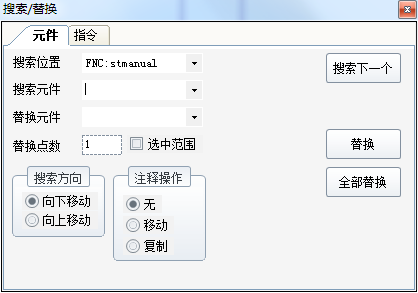

8.搜索/替换
