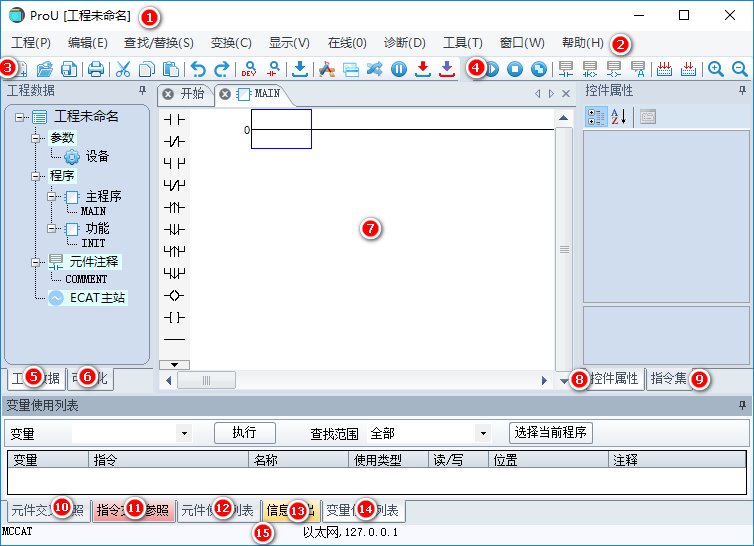

说明 |
| 1 |
标题栏，显示工程路径及工程名称 |
| 2 |
菜单栏，根据工作区激活类型隐藏或显示 |
| 3 |
标准工具栏，根据工作区激活类型禁用或使能 |
| 4 |
程序工具栏，根据工作区激活类型禁用或使能 |
| 5 |
工程数据，这里显示的内容会保存在工程文件中 |
| 6 |
可视化控件列表 |
| 7 |
工作区 |
| 8 |
可视化控件属性 |
| 9 |
程序指令集 |
| 10 |
元件交叉参考 |
| 11 |
指令交叉参照 |
| 12 |
元件使用列表 |
| 13 |
信息输出，使用过程中的各类信息提示 |
| 14 |
变量使用列表 |
| 15 |
状态栏，显示设备类型，PLC状态，扫描周期，通讯方式 |
 |
|
|
| |
|
| |
|
| |
|
| |
|
| |
|
| |
|
| |
|

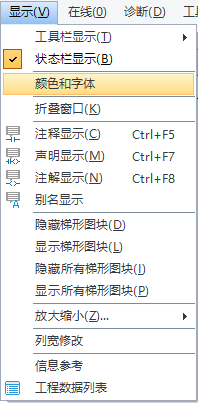

| Options... |
多语言设置
自动保存时间设置 |
| |
|
| |
|
 |
变化 |
对当前界面的C语言程序进行编译、检查语法 |
| 变化（全部程序） |
对工程所有C语言程序进行编译、检查语法、链接文件 |
| 注：修改过后的C语言程序，下载之前需要点击程序批量变化，并等信息输出框提示链接成功，编译成功后，下载C语言程序后才会生效 |

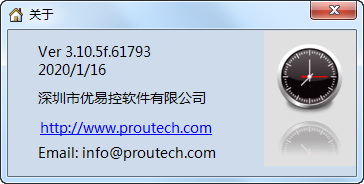

版本说明参考
 |

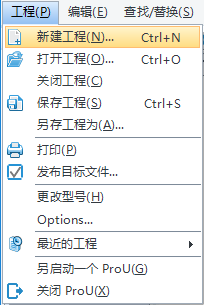

新建工程 |
 |
打开工程 |
 |
保存工程 |
 |
打印当前活动页面内容 |
 |
剪切 |
 |
复制 |
 |
粘贴 |
 |
撤销上一步操作 |
 |
重做上一步操作 |
 |
元件查找 |
 |
指令查找 |
 |
程序下载 |
 |
软元件批量监视 |
 |
缓冲内存监视 |
 |
软元件测试 |
 |
单圈调试 |
 |
梯形图代码在线下载 |
 |
C语言代码在线下载 |
| 备注 |
说明 |
| 1 |
产品系列 |
| 2 |
设备型号 |
| 3 |

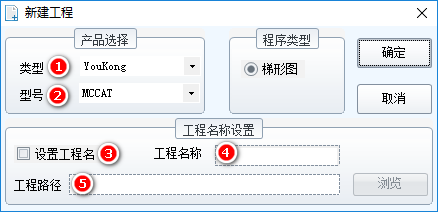

勾选时，在[4][5]设置路径和名称；未勾选，也可在新建工程以后再保存 |
| 4 |
设置工程名称 |
| 5 |
设置工程保存路径 |

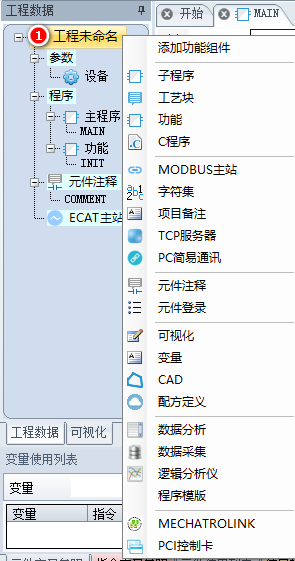

默认情况下，各功能组件没有打开，需要使用的话，右键单右击工程名节点可打开相应的功能组件；工程数据栏中列出的功能数据会保存在工程文件中，而其他窗口数据不会保存在工程数据文件中。
新建工程时，只显示了必用的几个模块，其他功能模块根据实际需要打开或者隐藏。

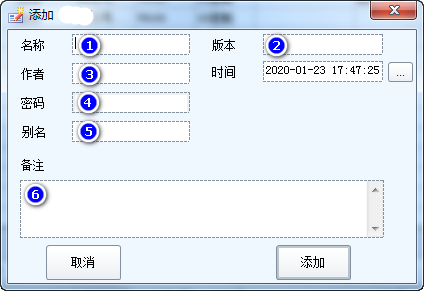

| 1 |
名称最多用8个英文字符表示，不能重复 |
| 2 |
设定版本号，用于版本管理 |
| 3 |
创建者名字 |
| 4 |
文件创建时间，左键单击右侧的小按钮，可获取系统当前时间 |
| 5 |
如果设置密码，下次打开时需要输入密码，否则打不开文件，只能供下载使用。如果使用密码功能，可保护作者的知识产权 |
| 6 |
填写当前模块的详细说明，前8个字符会显示在工程数据栏 |
统计指定元件的使用位置，搜索范围包括梯形图、变量表、可视化。
双击统计列表的行，可自动跳转到对应位置。

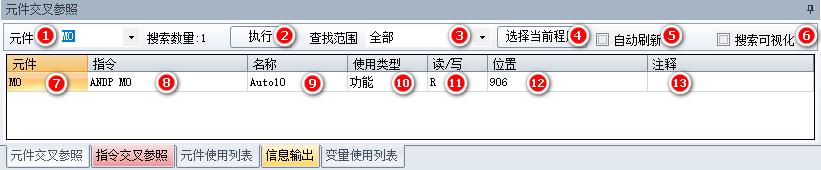

| 1 |
元件名称 |
| 2 |
单击执行搜索 |
| 3 |
梯形图功能列表，可选指定名称的功能或者全部功能 |
| 4 |
单击将[3]选择为工作区当前活动的功能 |
| 5 |
勾选后，单击梯形图的元件时，将选中元件设为[1]，并自动执行搜索 |
| 6 |
勾选后，搜索元件在可视化中的使用。由于搜索可视化会自动打开未打开的页面，过程比较慢，，默认不搜索可视化。 |
| 7 |
元件名称 |
| 8 |
指令+参数显示 |
| 9 |
使用位置的名称 |
| 10 |
使用类型，可能选项：主程序、功能，变量，可视化。 |
| 11 |
读写标识 |
| 12 |
使用位置。主程序/功能用步号标识，变量用行号标识，可视化用控件名称标识 |
| 13 |
|

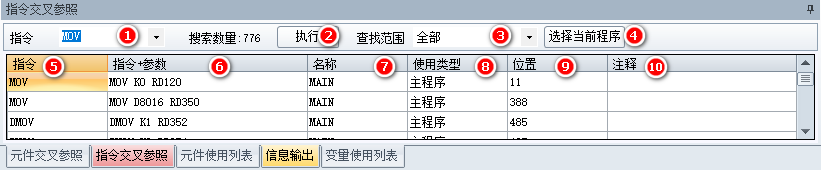

统计指令的使用位置，以列表显示。
| 1 |
指令名称 |
| 2 |
单击执行搜索 |
| 3 |
梯形图功能列表，可选指定名称的功能或者全部功能 |
| 4 |
单击将[3]选择为工作区当前活动的功能 |
| 5 |
指令名称 |
| 6 |
指令+参数显示 |
| 7 |
使用位置的名称 |
| 8 |
使用类型，可能选项：主程序、功能 |
| 9 |
使用位置，用步号标识 |
| 10 |
|
统计指定范围内元件的使用情况。

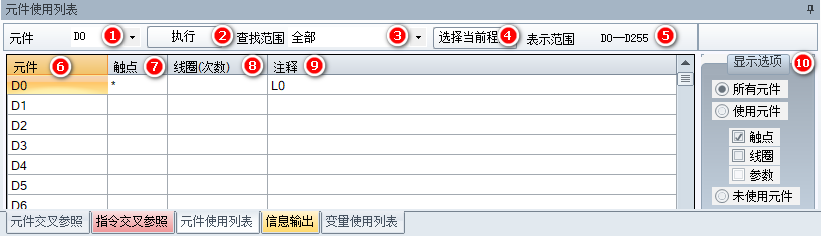

| 1 |
起始元件名称 |
| 2 |
单击执行搜索 |
| 3 |
梯形图功能列表，可选指定名称的功能或者全部功能 |
| 4 |
单击将[3]选择为工作区当前活动的功能 |
| 5 |
元件范围，数量固定为256个 |
| 6 |
元件列表 |
| 7 |
触点，标识读操作 |
| 8 |
线圈，标识写操作 |
| 9 |
元件注释 |
| 10 |
显示控制，根据选择项目显示对应的信息 |

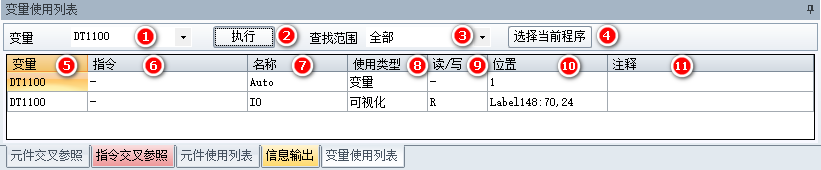

| 1 |
变量名称 |
| 2 |
单击执行搜索 |
| 3 |
梯形图功能列表，可选指定名称的功能或者全部功能 |
| 4 |
单击将[3]选择为工作区当前活动的功能 |
| 5 |
变量名称 |
| 6 |
保留 |
| 7 |
使用位置的名称 |
| 8 |
使用类型，可能选项：主程序、功能，变量，可视化 |
| 9 |
读写标识 |
| 10 |
使用位置，梯形图用步号标识，可视化用控件名称和控制位置标识，变量表用行号标识 |
| 11 |
变量注释 |
