控件属性 |
||
布局 |
位置 | 控件左上角相对于其容器左上角的坐标 |
| 尺寸 | 控件的大小（以像素为单位） | |
| 停靠 | 定义要绑定到容器的控件边框 | |
| 滚动条 | 指示当控件内容大于它的可见区域时是否自动显示滚动条 | |
工件 |
宽度 | 产品宽度，4位定标整形变量，用户图形绘制 |
| 高度 | 产品高度，4位定标整形变量，用户图形绘制 | |
| X偏移 | 产品X偏移量，4位定标整形变量，用户图形绘制 | |
| Y偏移 | 产品Y偏移量，4位定标整形变量，用户图形绘制 | |
| 专用UI | 行业专用UI | |
工位 |
名称 | 用于配置文件保存 |
| 序号 | 配合CALLG指令使用 | |
| 背景图 | 工件背景图 | |
设计
|
（Name） | 指示代码中用来标识该控件的名称 |
| Locked | 确定是否可以移动控件或调整控件的大小 | |
| 数据类型 | 选择数据类型 1.CAD加工数据:用于轨迹加工，和CALLG指令配套使用 2.单点坐标XYZW: 3.辅助点XYZW: 4.单点坐标XY: 5.辅助点XY: 6.辅助点XY+单点XY: 2~6,将CAD中点的实际坐标写入到数据地址指定的地址中 |
|
| 数据地址 | 数据存放地址 （32位有符号整形），数据类型选2~6时指定坐标存放地址 | |
| 自动加载数据 | 启动时自动下载数据，启用全局配方时需关闭此选项，否则数据会重复下载 | |
| 固定点模式 | CAD中只支持点对象；同时禁用缩放功能 | |
| Y轴放大倍率 | Y轴放大倍率 | |
| 附加数据点数 | 附加数据数量，数据类型选2~6时指定附件数据数量 | |
| 附加数据格式 | 0~3位定标，1-按位定义，2-整数 | |
| 附加数据名称 | 节点名称/子项名称，用逗号分隔 | |
| 操作权限 | 控件保护等级Level0~Level3 | |
| 日志启用 | 启用操作日志记录 | |
视觉 |

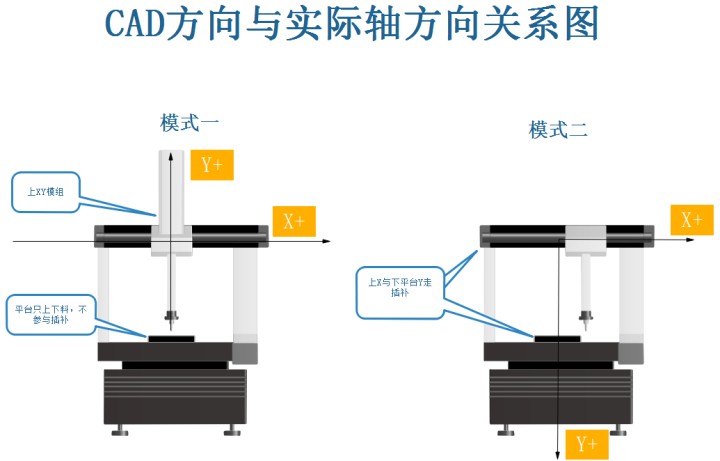

Mark1实际位置 | X坐标，配合视觉定位 ，浮点格式 |
| Mark1实际位置Y | Y坐标，配合视觉定位 ，浮点格式 | |
| Mark2实际位置 | X坐标，配合视觉定位 ，浮点格式 | |
| Mark2实际位置Y | Y坐标，配合视觉定位 ，浮点格式 | |
| X镜像 | 当前位置做X镜像，用于图像坐标和实际坐标转换 | |
| Y镜像 | 当前位置做Y镜像，用于图像坐标和实际坐标转换 | |
外观 |
边框 | 指示面板是否应具有边框 |
| 背景图 | 本地加载的背景图 | |
| 序号字体 | 加工序号字体 | |
| 序号颜色 | 加工序号颜色 | |
| 加宽线条 | 加宽绘图对象 | |
| 拖动联动 | 拖动控制点时附近的点跟随一起动 | |
| 不走待机位 | 启动时先走XY再走到加工位置 | |
| 千分比速度改实际速度 | TX非标用 | |
斜面补偿 |
示教点1 | XYZR坐标，浮点数格式 |
| 示教点2 | XYZR坐标，浮点数格式 | |
隐藏 |
模式 | 隐藏操作模式 |
| 元素 | 隐藏元素 | |
| 图层 | 隐藏图层 | |
| 变换 | 隐藏变换 | |
| 显示 | 隐藏显示 | |
| 工艺 | 隐藏工艺 | |
| 工具 | 隐藏工具 | |
| 对齐 | 隐藏对齐 | |
| 相机 | 隐藏相机 | |
| 产品列表 | 隐藏产品列表 | |
| 左测工具栏 | 隐藏左侧工具栏 | |
| 右侧工具栏 | 隐藏右侧工具栏 | |
