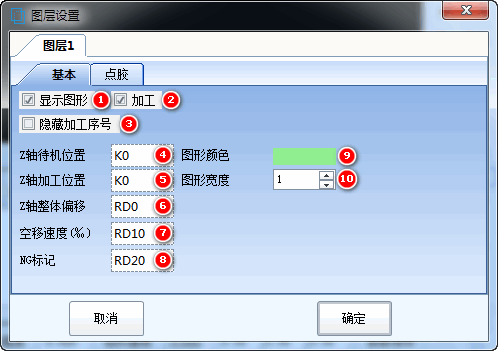

1显示图形 | 显示当前图层的图形 |
2加工 | 勾选即加工当前图层的轨迹 |
3隐藏加工序号 | 勾选即隐藏该图层轨迹的加工序号 |
4Z轴待机位置 | Z轴待机位置(K1表示1mm) |
5.Z轴加工位置 | Z轴加工位置(K1表示1mm) |
6.Z轴整体偏移 | Z轴整体偏移(K1表示1mm,填寄存器值为10000表示1mm) |
7.空移速度(千分比) | 空移速度千分比(K1表示千分之1,填寄存器值为1表示千分之1) |
8.NG标记 | 已废弃 |
9.图形颜色 | 当前图层轨迹的颜色 |
10.图形宽度 | 当前图层轨迹的宽度 |

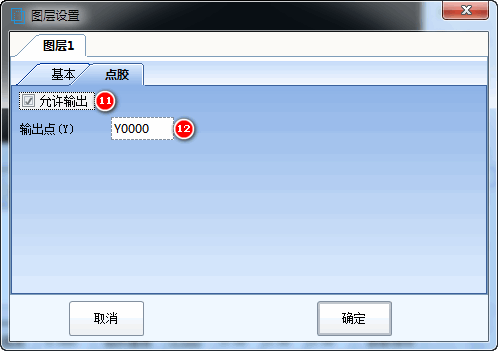

11.允许输出 | 勾选即允许输出关联的Y点 |
12.输出点(Y) | 需要关联的Y输出点 |
![]() |
垂直镜像 |
![]() |
X轴镜像 |
![]() |
水平镜像 |
![]() |
Y轴镜像 |
![]() |
任意角度镜像 |
![]() |
右旋90度 |
![]() |
左旋90度 |
![]() |
任意角度旋转(选择一个图形,画一个参考线在拖动角度) |
![]() |
图形居中(画的图形显示在中间) |
![]() |
工件居中(工件显示在中间) |
![]() |
不封闭图形 |
![]() |
图形外框(选中图形生成矩形框框住) |
![]() |
附加信息(左下角会出现轨迹的信息) |
![]() |
加工序号(显示加工序号按加工序号走轨迹) |
![]() |
加工方向(显示加工轨迹方向) |
![]() |
空移路径(显示空移路径) |
![]() |
当前坐标(显示鼠标位置的当前坐标) |
![]() |
当前值类型 |
![]() |
按加工序号排序对象 |
工艺、运动
![]() |
反向(设置图形加工方向反向) |
![]() |
参数设置 |
![]() |
表格模式(按表格模式修改参数) |
![]() |
G代码查看、G代码说明 |
![]() |
定位到当前点 |

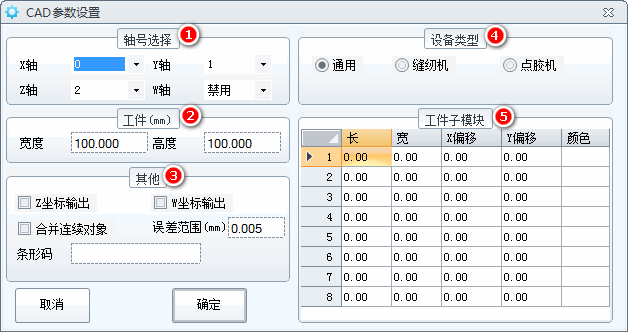

1轴号选择 | XYZR轴关联 |
2工件 | 工件大小(画图区域) |
3其他 | Z坐标输出(勾选使用表格里面的Z轴高度,不勾选使用图层里面的Z轴加工位置参数) |
W坐标输出 |
|
合并连续对象(连续直线中间不停顿) | |
误差范围(判断是否为多线段的依据,线段1终点与线段2起点的误差) | |
条形码 | |
4设备类型 | 选择设备类型 |
5工件子模块 | 工件设置 |
![]() |
插入单点 |
![]() |
插入直线 |
![]() |
向上移动 |
![]() |
向下移动 |
![]() |
删除 |
![]() |
删除所有 |
![]() |
批量复制当前参数 |
![]() |
自动排列加工序号 |
![]() |
移动到当前位置 |

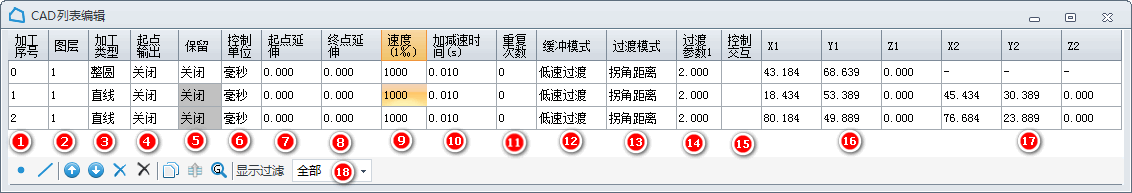

显示过滤 | 按加工类型筛选 |
加工序号 | 加工的序号 |
图层 | 显示在哪个图层 |
加工类型 | 显示加工类型 |
起点输出 | 打开/关闭起点I/O输出 |
保留 | 待开放 |
控制单位 | 选择单位(毫秒/毫米) |
起点延伸 | 开胶控制(提前,延时) |
终点延伸 | 关胶控制(提前,延时) |
速度(1‰) | 按轴基本参数里CAD运行速度的千分比设置 |
加减速时间(s) | 设置加减速时间 |
重复次数 | 重复执行次数 |
缓冲模式 | 停止、缓存、低速高度、前段过渡、后段过渡、高速过渡 |
过渡模式 | 无、开始速度、恒定速度、拐角距离、拐角误差、路径误差 |
过渡参数1 | |
控制交互 | 填变量,当CALLG指令启动后,PLC将本参数设为1则启动轨迹运动,启动后将本参数设为2;如果CAD中有多段轨迹,则需反复设1启动各轨迹段。每段轨迹完成后,本变量加1 |
起点坐标 | 起点X、Y、Z坐标 |
终点坐标 | 钟点X、Y、Z坐标 |
![]() |
测量(测量点与点的距离) |
![]() |
删除文字元素 |
![]() |
整列复制 |
![]() |
自动生成加工序号(选择轨迹,按选择方式自动生成加工序号) |
![]() |
设为中心点(选择一个点设置成中心点坐标0,0位置) |
![]() |
相对移动(选中轨迹设置偏移坐标进行偏移) |
![]() |
计算几何中心(选中圆,矩形等规则图形计算中心点,自动生成辅助点) |
![]() |
提取Mark点 |
![]() |
左对齐 |
![]() |
水平对齐 |
![]() |
右对齐 |
![]() |
顶对齐 |
![]() |
垂直对齐 |
![]() |
底对齐 |
![]() |
重置(重置选择的功能) |
![]() |
绘单点(选择绘单点,在目标位置点![]() |
![]() |
绘辅助点(选择绘辅助点,在目标位置点![]() |
![]() |
辅助绘线段(选择辅助绘线段,在起点位置点一下
|
![]() |
辅助绘圆弧(选择辅助绘圆弧,在起点位置点一下
|
![]() |
确认当前坐标 |
![]() |
确认当前图形 |
![]() |
选择绘图类型 |
![]() |
参考点(选中轨迹可查看轨迹路径参考点) |
![]() |
设置起点(设置为起点) |
![]() |
移动(拖动图纸) |
![]() |
缩放(缩放鼠标框选区域比例) |
![]() |
单点(绘单点) |
![]() |
辅助点(绘辅助点) |
![]() |
直线(绘直线) |
![]() |
多线段(绘多线段) |
![]() |
整圆(绘圆) |
![]() |
三点圆弧(绘三点圆弧) |
![]() |
扫描圆弧 |
![]() |
椭圆(绘椭圆) |
![]() |
矩形(绘矩形) |
![]() |
圆角矩形(绘圆角矩形) |
![]() |
跑道形(绘跑道形) |
![]() |
多边形(绘多边形形) |
![]() |
星形(绘星形) |
AB | 文字(添加文字) |
![]() |
曲线(绘曲线) |
![]() |
监视开始(左上角显示当前轴坐标) |
监视停止(关闭左上角当前轴坐标) | |
![]() |
导入图纸(导入CAD图纸) |
![]() |
保存配置 |
1 | 产品列表(选择加工产品) |
2 | 当前加工的产品名称 |
3 | 条形码(已废弃) |
4 | 下载参数(修改的参数下载生效,加工过程中下载不生效) |
5 | 添加产品(添加新产品) |
6 | 修改名称、内容、密码等 |
7 | 导入产品 |
8 | 导出产品 |
9 | 删除产品 |
10 | 保存参数 |

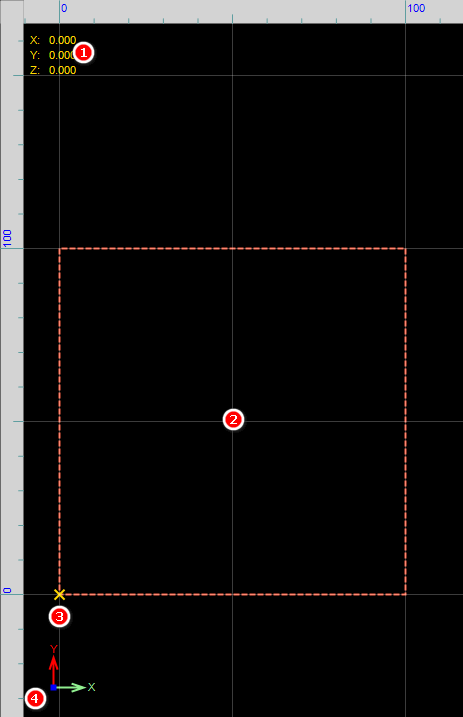

1 | 轴当前位置(单位mm) |
2 | 绘图区域 |
3 | 轴位置指示 |
4 | CAD坐标系(单位mm) |
