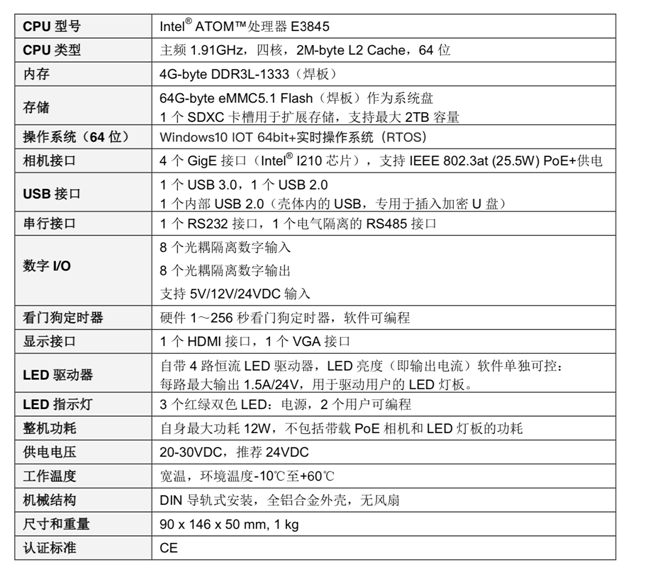

输入电压24V，其中控制器功率12W，每个POE相机24W。

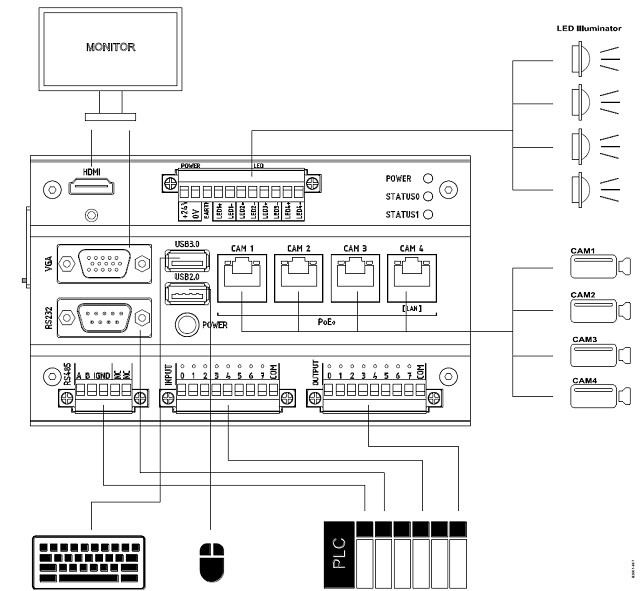

电源的连接：请将电源直接接入Power的对应端口即可。

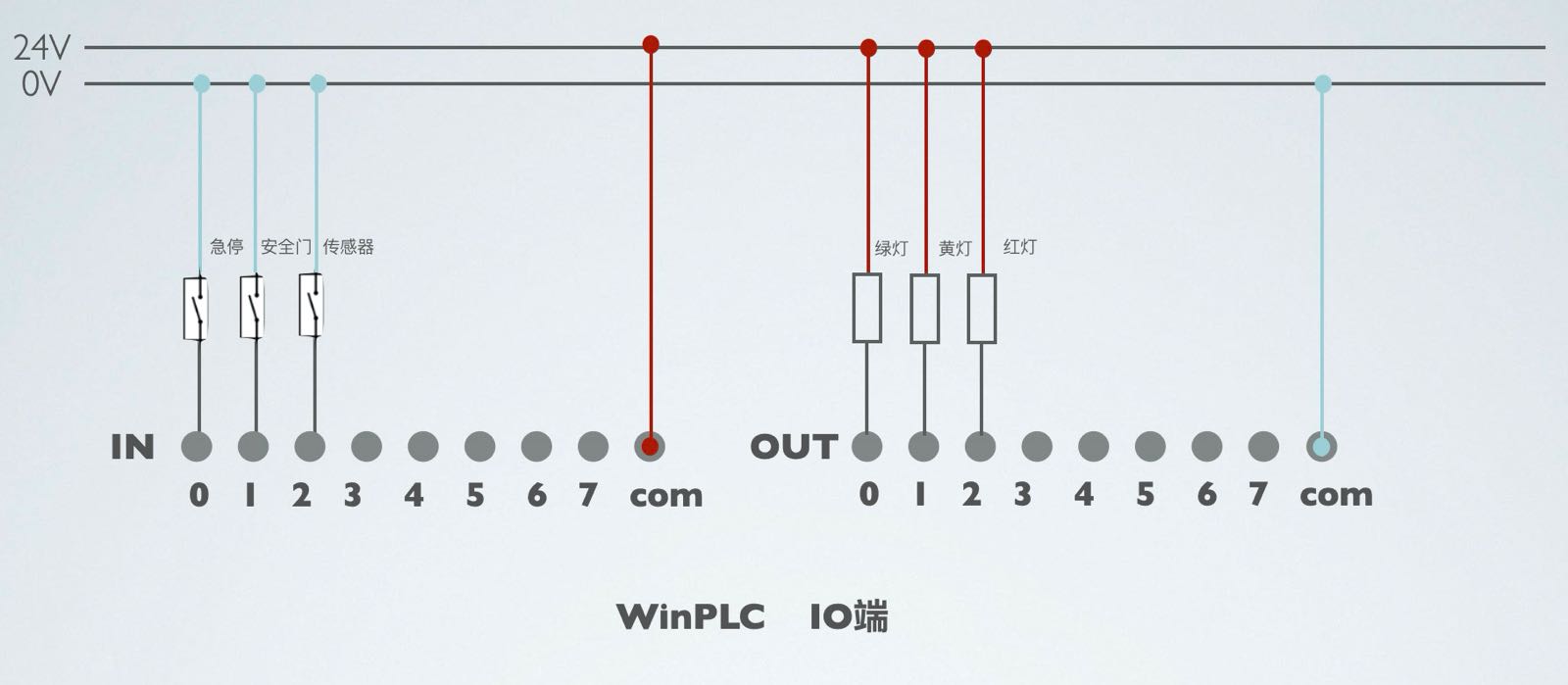

接线图

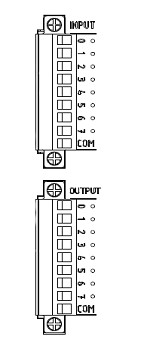

输入、输出各8个，共计16个IO端口。
输入0V至+1V为低电平，+4V至+30V为高电平，输入电流小于2mA；超出-30V至+30V的输入电压可能会损坏内部电路。
8个光耦隔离的NPN类型的数字输出端口，能够直接驱动350mA/30V的阻性或感性负载。这些输出端口内部有稳压管，所以当以NPN方式驱动感性负载时（例如继电器），可以不用外接续流二极管。
相关软元件:
M8108：只有当M8108被触发后（无论是常ON还是上升沿），WinPLC上的IO、状态指示灯才能生效。
D8109：用于读取WinPLC上的输入（二进制读取-范围：0~255）。
D8110：用于输出WinPLC上的输出（二进制输出-范围：0~255）。
控制LED端口，请使用以下两条指令：
指令1：LED模式选择：LEDM K1 K2 K1000
K1：选择控制的LED通道，范围为0~3。0对应第一组，3对应第四组。
K2：选择控制模式，范围0~5。0对应第一种，5对应第六种。
K1000：脉宽设置，仅在模式六状态下生效（ms单位）。
| 0 | 通过控制指令（见指令2）来控制LED闪光灯常开或常闭 |
| 1 | 根据对应的InPut端口的状态，来决定LED的开启或者关闭。四组LED通道分别对应InPut 0~3。当对应的InPut口为高电平时，LED开启，低电平时关闭。（闪光灯的亮度仍需指令2来设置 |
| 2 | 根据对应的InPUT端口的状态，来决定LED的开启或者关闭。四组LED通道分别对应InPut 0~3。当对应的InPut 口为低电平时，LED开启，高电平时关闭。（闪光灯的亮度仍需指令2来设置） |
| 3 | 保留 |
| 4 | 保留 |
| 5 | 当控制指令时（见指令2），LED开启，持续一定时间后关闭。持续时间通过指令中的脉宽设置来调整，最大上限为1S。 |
指令2：LED控制指令：LEDC K1 K100
K1：选择控制的LED通道，范围为0~3。
K100：输出的工作电流，即闪光灯亮度。范围0~255，数值越大越亮
