1.启用RS485

1.1跳线设置

IMB-M40H 主板 COM6 串口出厂默认设置为 RS232 模式，要更改为 RS422/485 模式并正常使用，需在主板上进行跳帽设置和在 BIOS 里将自动流功能打开。

跳帽PIN 在主板 JSETCOM6 位置，具体跳帽短接设置如下：
RS232：5-6，7-9，8-10，13-15，14-16

RS422：3-4，9-11，10-12，15-17，16-18

RS485：1-2，9-11，10-12，15-17，16-18

凌华工控机外部默认没有接COM6口，所以需要将COM1~COM5中的一个接线口换成COM6。

1.2BIOS设置

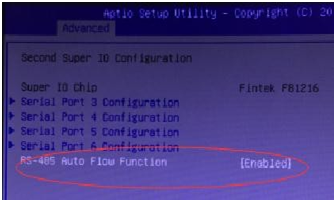

重启工控机按键盘Delete 键进入BIOS，如下依次进到Second Super IO Configuration 界面，将RS-485 Auto Flow Function 设置为Enabled，按键盘F4 键保存设置并退出，使用
RS422 模式也必须将此功能设置为Enabled 才能正常通讯：
Advanced → Second Super IO Configuration → RS-485 Auto Flow Function→Enabled

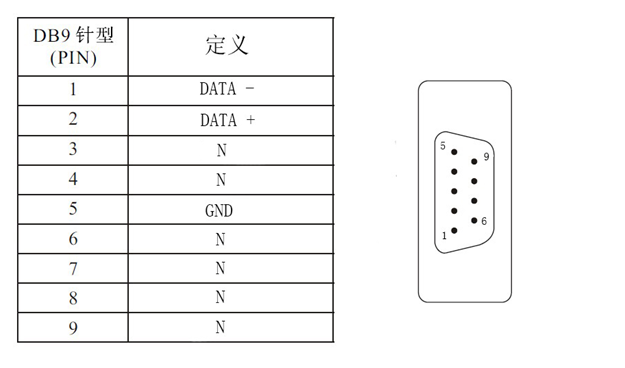

1.3RS485引脚定义
